Zakup kamery samochodowej to jedno, a montaż wideorejestratora to drugie. Zarówno w pierwszym jak i drugim przypadku musimy przeanalizować wszystko wcześniej aby dobrać optymalne rozwiązanie. Jak podłączyć kamerę samochodową? Zobacz nasz krótki poradnik krok po kroku, który pomoże ci zrozumieć cały proces instalacji.

Montaż kamery samochodowej

Zdecydowana większość wideorejestratorów w naszej ofercie posiada tryb parkingowy. Aby kamera samochodowa w pełni mogła korzystać ze swoich funkcjonalności potrzebuje dopływu stałego zasilania. Wideorejestrator można zamontować na kilka różnych sposób, wszystko zależy od naszych upodobań, wymagań, preferencji.

1. Montaż wideorejestratora za pomocą ładowarki samochodowej pod gniazdo zapalniczki
2. Montaż kamery samochodowej za pomocą adaptera zasilania pod gniazdo obd2
3. Montaż rejestratora trasy za pomocą adaptera zasilania pod gniazdo bezpieczników

Oczywiście można by się jeszcze pokusić o montaż za pomocą powerbanku jednak jest to średnio wygodne, gdyż taki powerbank musielibyśmy ciągle ładować, odpinać, a nawet jak ma on szybkie ładowanie podczas jazdy to i tak nie każdy jeździ dziennie na tyle długo by to miało sens. Zostawmy więc tę opcję tak samo jak podpięcie bezpośrednio pod akumulator – da się, ale trzeba ciągnąc kable przed podszybie zwykle aż pod maskę co jest i czasochłonne i droższe, a przecież skoro można i taniej i szybciej, a też dobrze to czemu nie iść na skróty.

Jak zamontować wideorejestrator pod gniazdo zapalniczki 12V/24V?

Najprostszy z możliwych montażów. Nie każdemu zależy na trybie parkingowym, czasem po prostu ma być jak najprościej i najłatwiej.

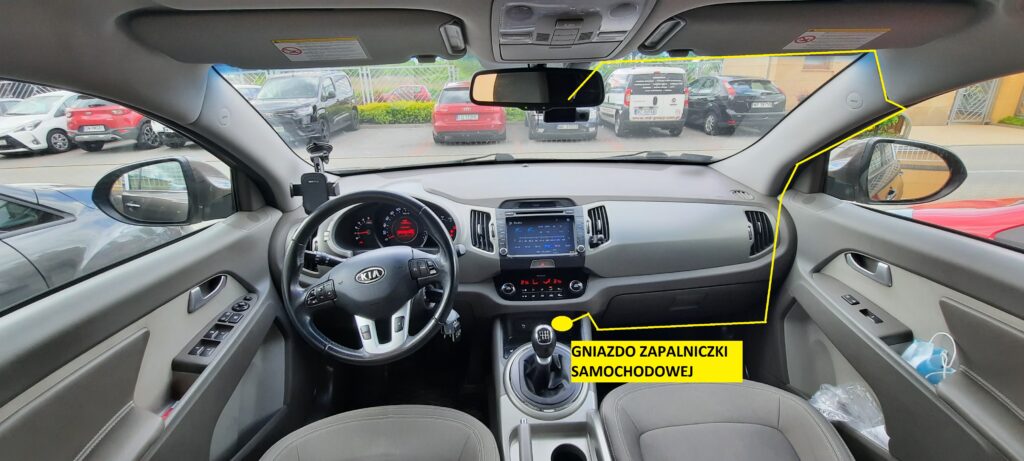

Zawsze najlepiej zacząć ukrywać kable idąc od kamery. W tym przypadku na prawo za pomocą palców ukryjemy bez problemu przewody w podsufitce. Potem idziemy w dół po uszczelkach.

Finalnie albo nad nogami pasażera albo pod dywanikiem i wpinamy się w gniazdo zapalniczki. Wszystko zależy od modelu auta, umiejscowienia wyjścia 12V.

Niektóre kamery samochodowe posiadają wbudowany akumulatorek np. Vantrue N1 PRO i naładowany może działać również na wyłączonym silniku. Akurat N1 PRO posiada detekcję ruchu, a wbudowany akumulator starczy na kilkanaście ,,wybudzeń” i krótkich nagrań.

UWAGA! W niektórych samochodach np. grupa VAG, Fabia itp., prąd w gniazdach zapalniczki jest cały czas, także na zgaszonym silniku. Teoretycznie można by się cieszyć, bo nasz wideorejestrator będzie nagrywał na parkingu jednak w praktyce nie jest to wskazane gdyż kamera będzie nagrywała aż rozładuje całkowicie akumulator. Jeśli mamy prąd stały w gnieździe zapalniczki to musimy pamiętać o tym, aby wyciągać wtyczkę. Rozwiązaniem tego problemu, zapewnieniem ochrony przed całkowitym rozładowaniem akumulatora jest wykorzystanie adaptera zasilania pod gniazdo obd2 lub gniazdo bezpieczników.

Jak zamontować kamerę samochodową za pomocą adaptera zasilania pod gniazdo OBD2?

Najprostszy, najmniej inwazyjny montaż ,,czarnej skrzynki”. W przypadku marki Vantrue, każdy model możemy opcjonalnie podpiąć za pomocą adaptera pod gniazdo OBD2. Z jednej strony wpinamy wtyczkę w gniazdo obd2, a z drugiej kabelek do uchwytu rejestratora – tyle. Pozostaje ukryć kabel w podsufitce, w uszczelkach i gotowe.

Na zgaszonym silniku nasza kamerka ma zasilanie, a my w pełni korzystamy z aktywnego trybu parkingowego.

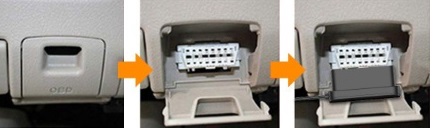

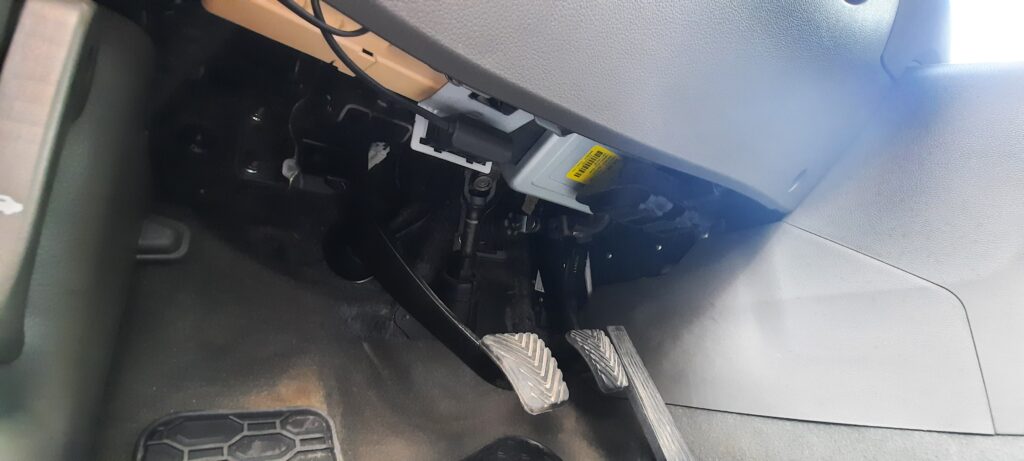

UWAGA! Gniazdo obd2 znajduje się przeważnie nad pedałami z lewej strony pod kierownicą, rzadziej przy tunelu środkowym. Jeśli nasze gniazdo jest po prostu na wierzchu to mamy bardzo duże ułatwienie. Bywa jednak, że gniazdo obd2 jest pod jakąś zaślepką, klapką i wtedy jak już wepniemy adapter to tej danej klapki można nie zamknąć – niektórzy producenci nie przemyśleli tego, że ktoś pod gniazdo obd2 może mieć coś wpięte na stałe.

Podobnie z umiejscowieniem i tak jest np. w wielu Oplach lub nowych Renault, że gniazda obd2 są przy tunelach środkowych co utrudnia ich montaż na stałe i bywa, że jest on nieestetyczny.

Niektórzy straszą, że po wpięciu w OBD2 będą od razu pojawiać się jakieś błędy na komputerze. Póki co, jeśli chodzi o markę Vantrue czegoś takiego w żadnym aucie klienta nie było, a montowałem te adaptery od Fiatów na nowych Mercedesach-Benz kończąc. Adaptery Vantrue OBD2 są tak skonstruowane, że z gniazda serwisowego pobierają jedynie prąd. Wykorzystywane są w nich dwa piny dzięki czemu poza tym prądem nie wysyłają ani nie pobierają żadnych informacji z/do komputera.

Wskazówka! Jeśli nie wiesz gdzie się znajduje gniazdo OBD2 w twoim aucie wpisz w wyszukiwarkę google grafika lub youtube ,,markę model pojazdu + obd location” np. ,,Kia Sportage III obd location”.

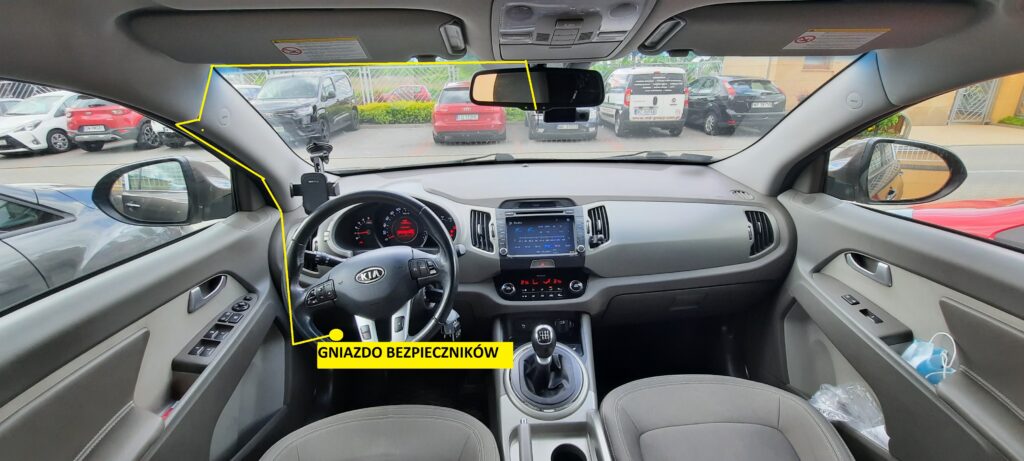

Montaż kamery samochodowej pod gniazdo bezpieczników za pomocą adaptera zasilania

Kolejnym rodzaje adaptera zasilania jest taki, którym wpinamy się w gniazdo bezpieczników. Wbrew pozorom nie jest to inwazyjny montaż. Znowu nadmienię iż w przypadku marki Vantrue w zestawie z adapterem zawsze mamy również 4 przejściówki do bezpieczników, które ułatwiają nam znacząco montaż wideorejestratora.

Bywa, że auta mają kilka gniazd bezpieczników. Najlepiej sprawdzić w Google lub w instrukcji, która zwykle bywa w schowku pasażera z przodu 🙂

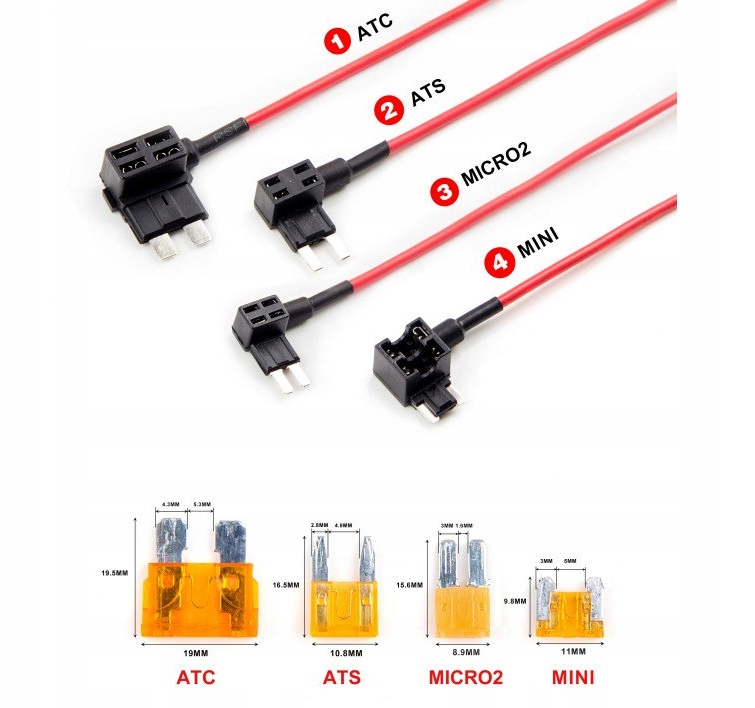

Jaka przejściówka do bezpieczników?

Generalnie wyróżniamy 4 główne typy bezpieczników. Na próżno nam szukać listy modeli aut z możliwymi bezpiecznikami. Najlepiej jest po prostu sprawdzić jak jest w naszym aucie. Oczywiście ,,wujek” Google w tym na pomoże lub po prostu wystarczy wypiąć bezpiecznik z naszego auta i porównać z którymś dostępnym poniżej.

• ATC,
• ATS,
• MINI,
• MICRO2

Jak podłączyć się pod właściwy bezpiecznik?

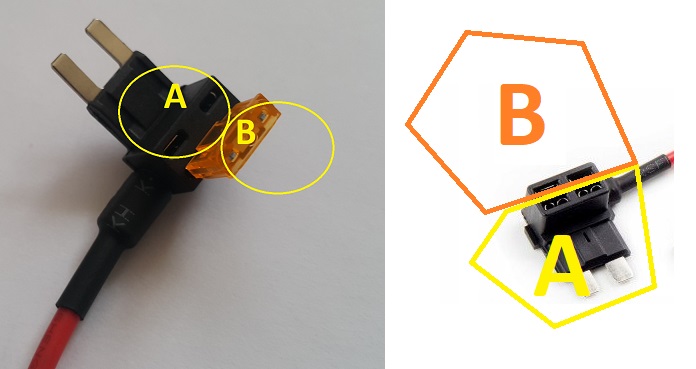

• Gniazdo B to miejsce na bezpiecznik, który zabezpiecza wideorejestrator – ten bezpiecznik znajduje się przeważnie w zestawie (max 5A) i jest już zwykle wpięty jak na powyższym rysunku z lewej strony
• Gniazdo A to miejsce na bezpiecznik, który wyjmujemy z gniazda w aucie – to ten bezpiecznik do którego będzie włożona nasza przejściówka.

Aby kamera samochodowa działała prawidłowo, oba bezpieczniki muszą być wpięte właściwie.

UWAGA! Należy pamiętać o biegunach (+ oraz -) nie tyle w bezpiecznikach cos gnieździe i tak samo trzeba potem podłączyć adapter. Musimy się zorientować gdzie mamy minus i wtedy kabelek od adapter musi być od strony minusa. Jeśli podłączymy odwrotnie to teoretycznie wideorejestrator również będzie działał, ale nie będzie zabezpieczony bezpiecznikiem. Znalezienie odpowiedniego bieguna jest ważna zarówno dla bezpieczeństwa kamery jak i całej instalacji w samochodzie. Poniżej wyjaśnione to formie wideo.

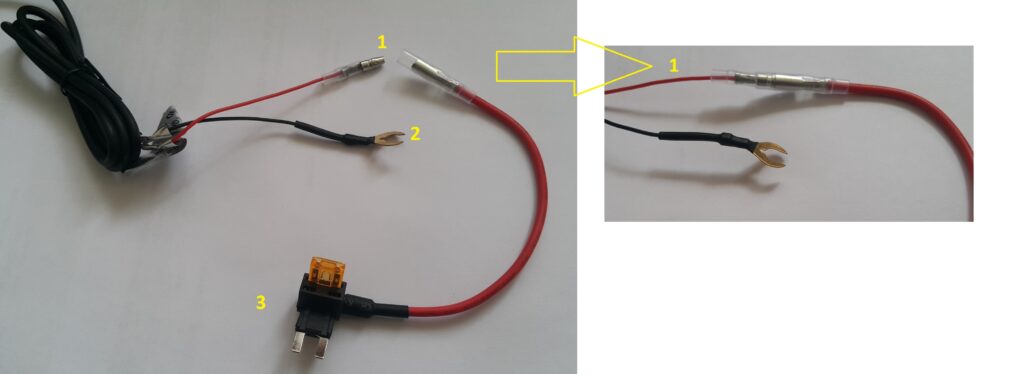

Aby wszystko było estetycznie podłączone zanim wepniemy się w gniazdo bezpieczników musimy jeszcze połączyć adapter z przejściówką jak w punkcie 1. Punkt 2 to uziemienie/masa – zwykle możemy to przykręcić pod jakąś śrubkę, którą znajdziemy w pobliżu skrzynki bezpieczników lub inny dowolny, element metalowy.

Niektóre adaptery jak ten powyżej mają możliwość odcięcia zasilania po określonej wartości. Nie jest jak widać ona ustawiona na sztywno ale sami możemy wybrać albo 11,6 albo 12. Jeśli mamy benzyniaka myślę, że śmiało można nawet ustawić próg odcięcia na 11,6, jeśli diesel to zalecam 12.

Jak znaleźć bezpiecznik, który ma zasilanie na zgaszonym silniku?

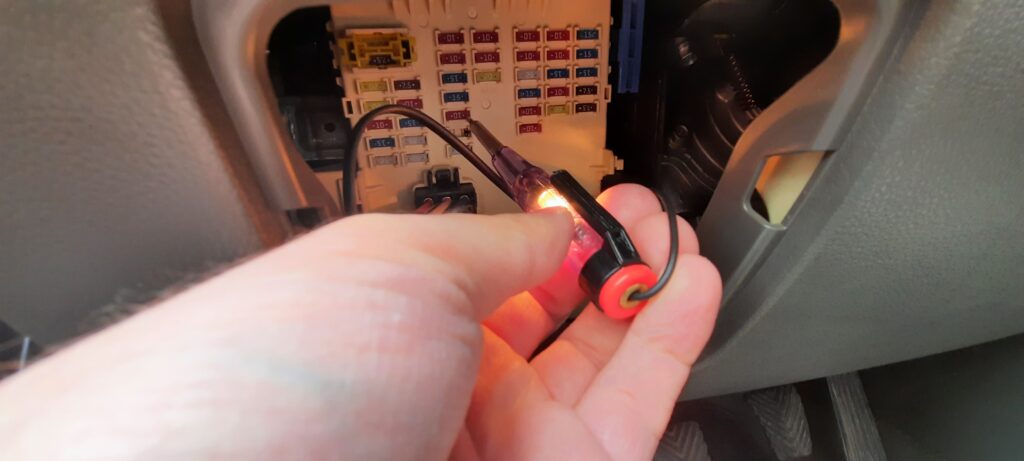

Przyda nam się odpowiedni sprzęt, na szczęście nie jest on drogi. To próbnik napięcia samochodowego (kosztuje raptem okolice 7 złotych). Ala śrubokręt zakończony jakby szpilą, którą dotykamy po bokach bezpieczników w metalowe ,,kropeczki”. W ten sposób nie wyciągając wszystkich bezpieczników bardzo szybko sprawdzimy, który bezpiecznik ma zasilanie na zgaszonym silniku. Jednak weźcie pod uwagę tryb ,,eco” w swoim samochodzie. Chodzi o to, że niektóre bezpieczniki będą działać nawet do 30 minut po zgaszeniu silnika. Najlepiej zgasić auto, odczekać dłuższą chwilę aby nie okazało się potem, że bezpiecznik pod który się podpięliśmy wyłączy się, zgaśnie czego efektem wideorejestrator również przestanie nagrywać bądź czuwać. Nie zalecam wpinać się w ważne systemy bezpieczeństwa jak poduszki, układ hamowania itp. Teoretycznie nic złego nie powinno się stać, ale lepiej nie ryzykować. Bywa, że w wielu autach np. fotele elektryczne czy składanie lusterek działa zawsze, nawet na zgaszonym silniku i wtedy można się śmiało podpinać.

A propo próbnika napięcia to ja używam takiego jak powyżej na obrazku. W każdym budowlanym, elektrycznym sklepie na pewno coś takiego znajdziecie.

Polecam również pozostałe artykuły na naszym blogu o wideorejestratorach:

• Jakie mocowanie kamery samochodowej? Taśma czy przyssawka?
• Optymalne ustawienia kamery samochodowej
• Jak działa tryb parkingowy w kamerach samochodowych i który jest najlepszy?
• Ranking TOP10 najlepszych wideorejestratorów

Mam nadzieję, że teraz już wiesz jak podłączyć kamerę samochodową. Jeżeli potrzebujesz fachowej porady dotyczące wyboru najlepszej czarnej skrzynki to skontaktuj się z nami, a wspólnie znajdziemy najlepsze rozwiązanie.
